ILIEV Solutions допомагає підібрати електромагнітні пружинні гальма INTORQ BFK458 для баштових кранів. Іноді замість цілого вузла достатньо однієї деталі — економія до 200–300%.
Баштовий кран — це обладнання, де гальмівна система безпосередньо відповідає за безпеку роботи на висоті. Електромагнітне гальмо механізму повороту або підйому — один із тих вузлів, поломка якого миттєво зупиняє роботу майданчика. При цьому на ринку вживаної будівельної техніки, особливо кранів 1980–1990-х років випуску (Liebherr, Manitowoc, Krupp та інших), із підбором такого гальма часто виникають складнощі: виробник вузла може відрізнятися від виробника крана, маркування на корпусі стерлося, а офіційний дилер пропонує міняти весь агрегат цілком.
Команда ILIEV Solutions спеціалізується саме на таких задачах — пошуку та підборі оригінальних і сумісних запчастин для баштових, автомобільних і гусеничних кранів, екскаваторів та бурових установок. Нижче розберемо, як влаштоване типове електромагнітне гальмо пружинного типу і чому грамотний підбір деталі може в рази знизити вартість ремонту.

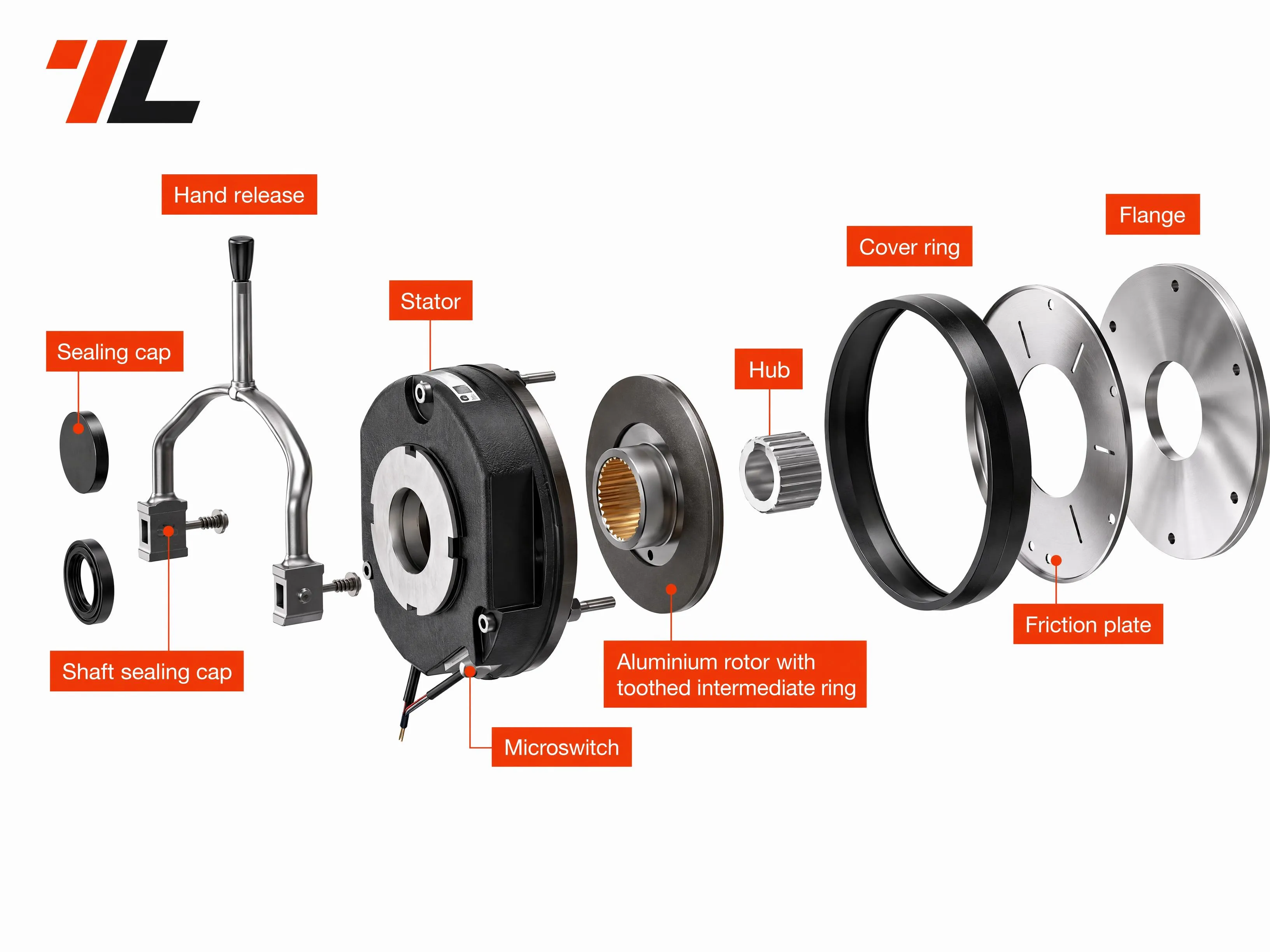

Більшість гальм, які застосовуються на баштових кранах — наприклад, серія INTORQ BFK458 (бренд Kendrion, раніше випускався під маркою Lenze) — працюють за принципом нормально-замкненого гальма з електричним розгальмовуванням:
Такі гальма випускаються у дев'яти типорозмірах — від невеликих моделей з моментом близько 1,5–6 Нм до важких серій з моментом до 600–720 Нм, що покриває практично весь модельний ряд баштових та мобільних кранів.
Головна помилка, яку роблять багато власників техніки та постачальників, — замовлення повного гальмівного вузла у зборі, коли фактично з ладу вийшов лише один компонент. На практиці найчастіше потребують заміни:
Ось невеликий перелік, який Ви можете придбати в ILIEV SOLUTIONS:
Windfree slew:
Friction plate:
Rotor:
Hub:
Cover ring:
Flange:
Кожен із цих компонентів — самостійна позиція з власним артикулом і своєю ціною, значно нижчою за вартість вузла у зборі. У деяких випадках заміна лише зношеної деталі замість купівлі нового гальма цілком дозволяє заощадити 200–300% від вартості ремонту — тобто ціна окремого ротора, маточини чи фрикційної пластини може бути у два-три рази нижчою за ціну повного вузла, який часто доводиться замовляти через офіційного дилера з тривалим терміном постачання.
Щоб цей підхід спрацював, потрібно точно визначити:

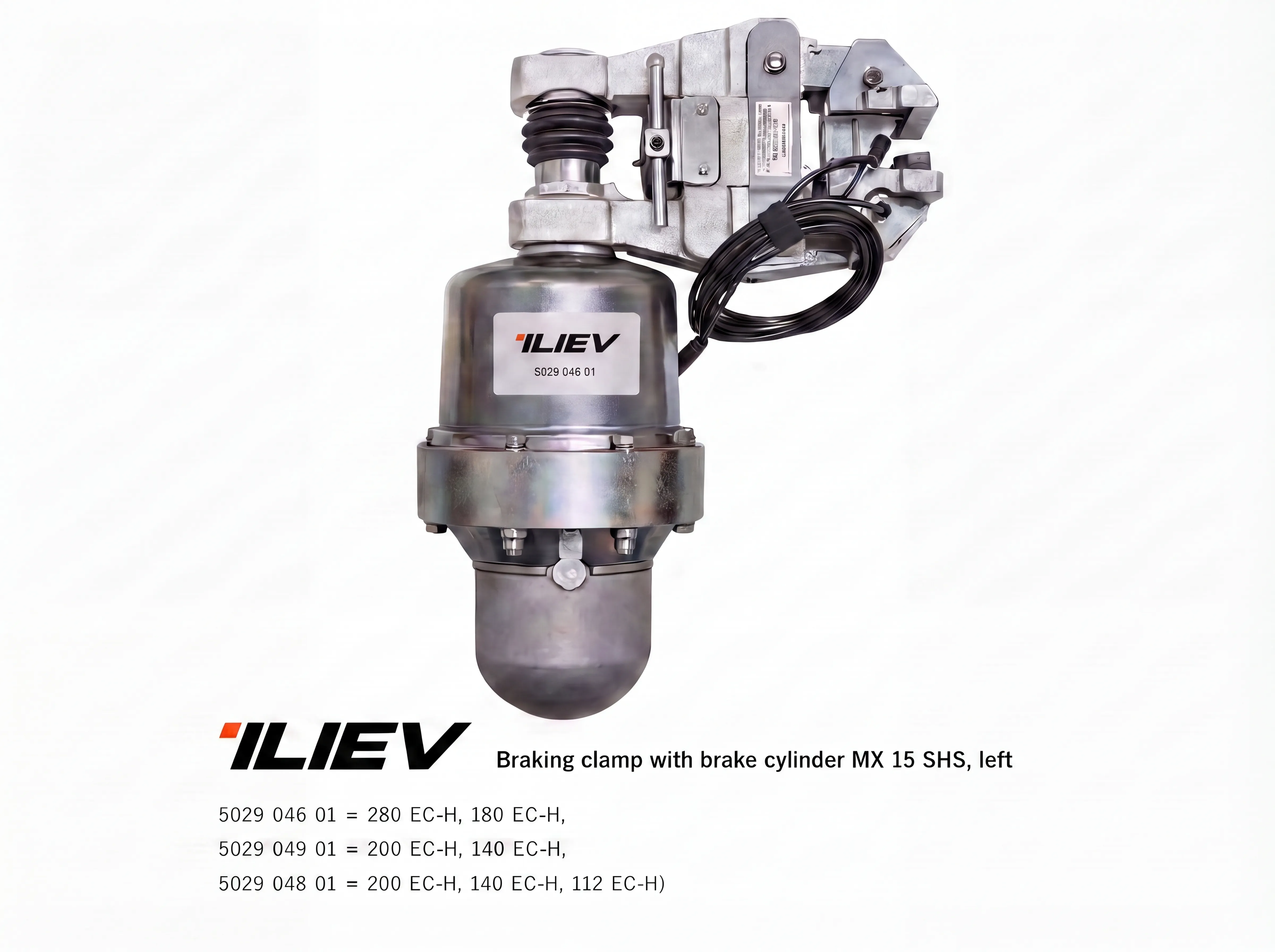

Це готовий гальмівний блок, який об'єднує механічні кліщі (супорт) та вбудований гідравлічний циліндр приводу. Конструктивно вузол працює за принципом нормально-замкненого гальма: у статичному стані пружини стискають кліщі, фіксуючи барабан лебідки, а при подаванні гідравлічного тиску на циліндр кліщі розмикаються, звільняючи барабан для роботи. Така схема забезпечує функцію безпеки (fail-safe) — при втраті тиску в гідросистемі гальмо автоматично замикається. Ліве виконання (L) встановлюється на відповідний бік барабана; для кранів із двобічним розташуванням гальм передбачено й дзеркальне праве виконання. Залежно від конкретного оригінального номера деталь підходить для різних моделей серії EC-H — від 112 до 280 EC-H.

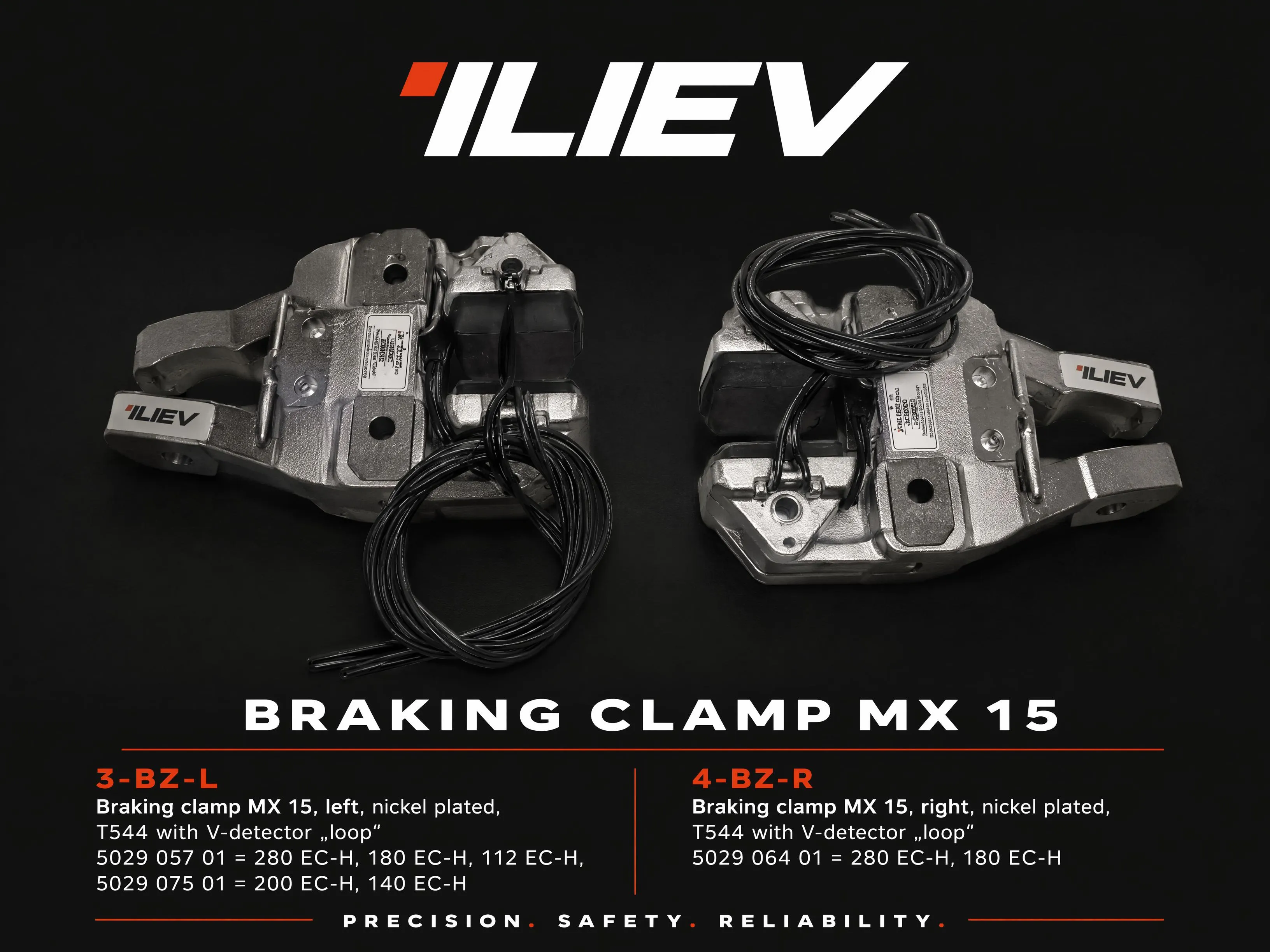

На відміну від попередньої позиції, тут ідеться про сам корпус кліщів — без вбудованого гідроциліндра, який у цьому випадку замовляється окремо. Нікелеве покриття захищає супорт від корозії, що особливо важливо при цілорічній експлуатації крана на відкритому майданчику. Вузол комплектується фрикційними накладками типу T544 із вбудованим датчиком зносу V-детектор «петля»: сигнальний провідник, прокладений усередині накладки, розривається в міру стирання фрикційного шару, і в момент досягнення граничного зносу система подає сигнал про необхідність заміни — до того, як гальмо втратить утримувальну здатність. Постачається парою — ліве та праве виконання — для кранів із гальмами з обох боків барабана.

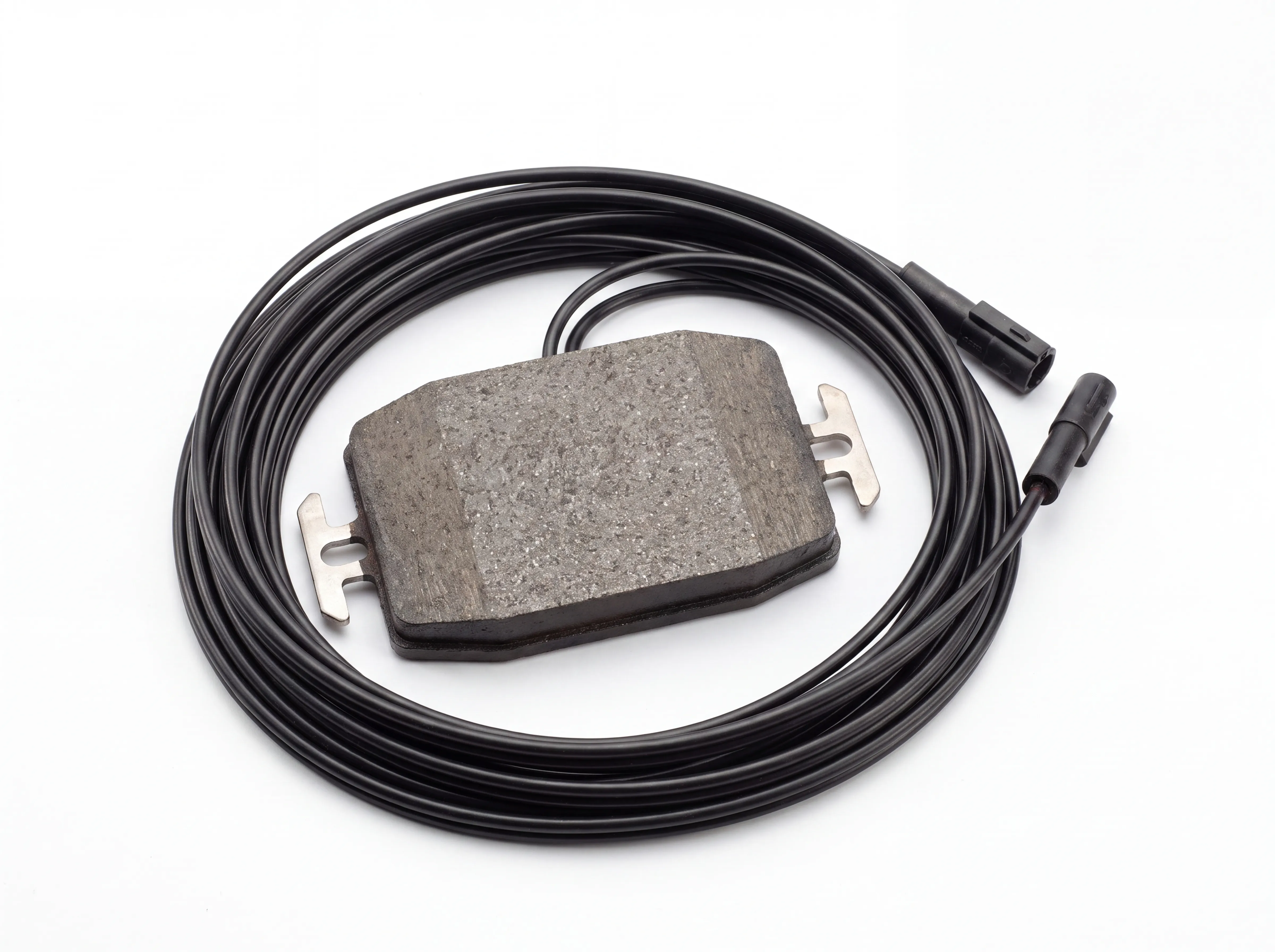

Це витратний елемент гальмівного супорта — сама фрикційна накладка з тим самим вбудованим датчиком зносу «петля». Оскільки саме накладка стирається у процесі штатної експлуатації крана, її зазвичай потрібно замінювати періодично, без демонтажу та заміни всього супорта. Деталь уніфікована для всієї лінійки гальм MX на моделях EC-H — від 112 до 280 EC-H.
Саме на цьому етапі точна ідентифікація вирішує все — помилка в одному параметрі призводить до купівлі несумісної деталі. Як ми допомагаємо уникнути таких помилок, докладно описано в розділі про підбір запчастин для баштових кранів.
ILIEV Solutions працює як посередник-постачальник без власного складу, що дає гнучкість у пошуку: ми не прив'язані до одного постачальника чи бренду і підбираємо оптимальний варіант — від заводу-виробника до перевірених дилерів запчастин для кранів Liebherr, Bauer, Manitowoc, Caterpillar, Krupp та Tecniwell.
Що ми робимо при запиті на підбір гальма для баштового крана:
Докладніше про це та інші послуги з кранів — у розділі «Рішення для баштових кранів» і на сторінці послуг. Для механізмів підйому автомобільних та гусеничних кранів діє окремий напрям — запчастини для автокранів.
Електромагнітне гальмо баштового крана — вузол, що потребує точного підбору, але далеко не завжди — повної заміни. Грамотна діагностика та знання модульної структури таких серій, як INTORQ BFK458, дозволяють закупити лише необхідну деталь і помітно скоротити бюджет на обслуговування техніки.
Якщо вам потрібно підібрати гальмо, ротор, маточину чи будь-який інший вузол для баштового крана — зв'яжіться з ILIEV Solutions: ми знайдемо деталь, яка точно підійде, і допоможемо заощадити там, де це можливо.
